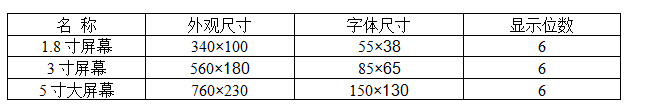

一、尺寸：?jiǎn)挝籱m

二、接口

本屏幕采用兩種接口方式，一種是485串口方式，另一種是電流環方式，工作時，只能采用一種方式進行與儀表進行連接，接口采用DB9母頭插座或者航空插頭引出。

（1）采用485通訊方式時，DB9的2腳為A，DB9的5腳為B。

（2）采用電流環接法時，DB9的2腳為OUT+，DB9的5腳為OUT-。

（3） 數據格式：10 位，其中一位起始位，8 位數據位，1 位停止位。

（4） 本大屏幕只能接收波特率為４８００的信號（接收3190 時為1200）。因多數儀表波特率可調在與本產品聯接時應該先將儀表的波特率改為４８００。

三、可配接儀表類型

（1）XK3168 (2)HT9800 (3)XK3190(4)XK3110 （5）XK3102 (6)DS822 (7)XK3192A (8)XK3192B

本大屏幕利用內部的短路塊的不同狀態來適用于不同型號的儀表。在自檢結束后，若無信號，則根據短路塊的不同狀態自動顯示出該狀態下所能接的儀表。

使用前請務必確認：儀表的485通訊的A與大屏的A腳相連，儀表的B與大屏的B腳相連，或者，儀表的OUT+與大屏的OUT+相連，儀表的OUT-與大屏的OUT-相連。詳見下表:

注：除3190（出廠設置為1200）外其它型號的儀表都應將其波特率改為4800。通訊采用電流環通訊方式時，短路塊9為ON，10為OFF；采用串口方式通訊時，短路塊9為OFF，10為ON。
